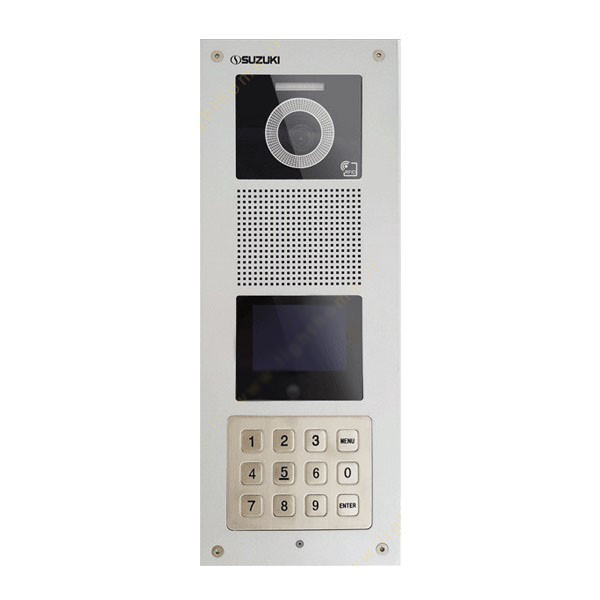

پنل کدینگ و کارتخوان سوزوکی SZ-200C

پنل کدینگ و کارتخوان سوزوکی

برند شناخته شده سوزوکی چند سالی است با تولید محصولات خود در ایران ، توانسته است سهم زیادی از بازار را به خود اختصاص دهد. آیفون های تصویری سوزوکی و پنل های تصویری تنها بخشی از سری تولیدات این برند سرشناس میباشد در این قسمت با پنل کدینگ کارتخوان سوزوکی SZ-200C بیشتر آشنا میشویم.

صفحه فلزی ضد خش و ضد آب

پنل کدینگ کارتخوان سوزوکی از جنس آلومینیوم آلیاژی می باشدو مانند پنل دکمه ای ان در رنگ نقره ای تولید میشود. همچنین دور آن لاستیکی برای جلوگیری از نفوذ آب قرار داده شده است. بدنه پنل کدینگ سوزوکی در برار گرما ، نور و خط و خش بسیار مقاوم است و دارای رنگی ثابت در گذر زمان میباشد.

پنل کدینگ و کارتخوان سوزوکی SZ-200C

ویژگی منحصر به فرد پنل کدینگ و کارتی سوزوکی ، امکان تعریف کد 6 رقمی مخصوص هر واحد تا 200 میباشد

ویژگی های برجسته پنل کدینگ و کارتی سوزوکی SZ-200C:

• پنل دیجیتال با قابلیت ارتباط با 5 رمز گشا (دیکودر) 40 کانال
• امکان ثبت نام افراد تا 200 واحد
• کد 6 رقمی مخصوص هر واحدئ تا 200 واحد
• انتقال زنگ واحد روی واحد دیگر
• قابلیت تعریف RF_ID کارت

دوربین های بسیار با کیفیت

پنل کدینگ سوزوکی از نوع CCD میباشد و وظیفه دریافت تصویر را بر عهده دارد دارای دو نوع رنگی و سیاه وسفید است.لنز آن از نوع فیکس می باشد و زاویه دید تنها با تغییر مکان دوربین قابل تنظیم است. LED های دریافت کننده نور مادون قرمز برای این است که دوربین بتواند در شب نیز دید داشته باشد.

امکان ثبت نام و تعریف اسامی افراد در پنل کدینگ و کارتی سوزوکی یکی دیگر از ویژگی برتر این پنل می باشد

مزایای پنل کدینگ سوزوکی

• شماره گیری راحت برای واحد های زیاد
• مقاوم در سخت ترین شرایط جوی (-30°)
• استفاده از کارت و تگ
• اشغال کردن فضای کمتر
• دارای دوربین سونی ژاپن، نسل جدید دو هسته ایی
• دید در شب با کیفیت بالا با حداقل نور ( دارای LED دید در شب) یبایی ظاهری
• استفاده از دوربین بسیار قوی
• قابلیت نصب در تمامی شرایط آب و هوایی مقاوم در برابر رطوبت، گرما و سرما
• دید در شب قوی

با امکان امکان انتقال زنگ و روری واحد دیگر پنل سوزوکی SZ-200C میتواند زمانی که منزل نیستید زنگ واحد خود را روی واحد یکی دیگر از همسایگان دایورت نمایید

ساختار ظاهری پنل کدینگ سوزوکی

• دوربین
• اسپیکر
• صفحه نمایشگر گرافیکی
• میکروفون
• صفحه کلید
• محل پیچ پنل
• فلاشر های دید در شب
• ترمینال انتقال صدا و تصویر به مانیتور
• ترمینا قفل برقی و ورودی برق DC
• تنظیم کننده زاویه دید دوربین
• ولوم تنظیم صدا میکروفون و بلند گو
• قوطی پنل
• لولای نگه دارنده
• محل عبور سیم
• ترمینال دیکودر ها
• غیر فعال
• اضافه کردن کارت
• حذف کارت
• کلید منو اصلی

توضیحات فنی کارخانه در زمان نصب پنل کدینگ سوزوکی

با روشن شدن پنل اصلی بازر یه بوق دویست میلی ثانیه‌ای میزند

اگر اولین بار باشد که میکروفن پنل روشن میشود پیغام زیر نمایش داده می شود:

درصورت عدم وجود هرگونه خطا در این بخش هیچ خطایی نمایش داده نمی شود و در صورت بروز خطا  پیغام خطای 1000 نمایش داده شده و کار سیستم متوقف میگردد.

در ادامه  شروع به برقراری ارتباط با دیکودرها کرده و در صورت بروز خطا ،  خطای 2000 نمایش داده می شود.

بعد از مراحل بالا پیغام زیر نمایش داده می شود:

(با سلام لطفا شماره‌ی واحد و سپس Inter را بزنید)

و منتظر ورود شماره واحد و یا دستورهای تعیین شده می ماند.

حالت های ورود اطلاعات در این مرحله به شکل زیر می باشد:

1. کاربر شماره واحد را وارد نموده  و اینتر فشرده میشود:     nnn (ENTER)
   رله واحد بر روی دکورد مربوطه فعال شده  و نام واحد بر روی پنل درب ورودی نمایش داده میشود

1. کار بر  اینتر را فشرده  و سپس شماره واحد را وارد میکند و سپس اینتر را می فشارد:
2.  در این حالت رله واحد مربوطه بر روی دیکورد فعال نمی گردد و پنل ورودی درخواست رمز می کند، اگر رمز عبور صحیح نبود عملی انجام نمی شود، درصورت صحیح بودن رمز رله درب بازکن فعال شده و سپس پیغامی مبنی بر درخواست انتقال زنگ برای چند ثانیه نمایش داده میشود (نحوه فعال/ غیر فعال کردن انتقال زنگ با توجه به پیغام‌های ال سی دی قابل انجام است)

1. وارد کردن کدهای خاص توسط کاربر و فشردن اینتر # :     xxXXxx#

کدهای خاص به قرار زیر هستند:
550055: غیرفعال کردن کدهای عبور شش رقمی
551155: نمایش 50 زنگ اخری که با کد در باز شده است
552255: نمایش تعداد زنگهای زده  شده از ابتدا  تا کنون
553355: ریست شدن میکروی پنل درب ورودی

منوی تنظیمات:

این منو که با فشرده شدن کلید  wakeup فعال میشود شامل گزینه‌های زیر میباشد:

سایر ویژگی های فنی پنل تصویری سوزوکی SZ-200C:

• ولتاژ ورودی : DC12V
• سیستم تصویر: 700TVL (CHRS)
• زاویه دید دوربین: افقی 90 درجه ، عمودی 55 درجه ، بالا و پایین 15 درجه، چپ و راست :15 درجه
• دمای کارکرد محیط: منفی 30 تا مثبت 40
• ابعاد پنل: ارتفاع : 340MM     عرض : 130MM      عمق : 75MM

گارانتی بلند مدت

آیفون تصویری سوزوکی پنل کدینگ خود را تا 30 ماه ضمانت میکند و این ضمانت با استفاده از کارت گارانتی اصلی که در پک محصولات قرار دارد ، ارائه خدمات میکند. سیستم خدمات پس از فروش آیفون تصویری سوزوکی در تمامی نقاط کشور دارای نمایندگی خدمات میباشد.
